Pilotage Caméras
Every turret camera recognised by the system (see the system Launch Lancement du système STUDIO), can be controlled via the Joystick shortcut via the button
or any other Joystick assigned via the Configuration des contrôleurs.

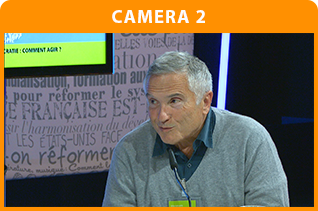

La caméra contrôlée apparaît alors en orange.

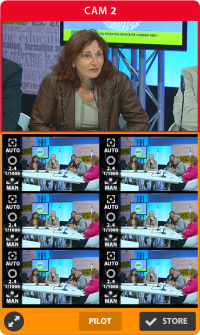

Si la caméra est en ligne, le cadre de sa preview sera rouge mais le reste de la zone sera en orange.
Pilotage avec Joystick
Les mouvements PTZ (Pan, Tilt, Zoom) assignés au Joystick sont généralement :
- PAN : Balancement du stick de gauche à droite
- TILT : Balancement du stick de haut en bas, à la manière d'un manche d'aviation
- ZOOM : Rotation de la partie supérieure du stick
Plus l'amplitude de mouvement effectuée est importante, plus la vitesse de déplacement de la caméra sera importante.
Pour obtenir des plans souples et amortis en live, ramenez lentement le Joystick sur sa position initiale.
Réglages caméras

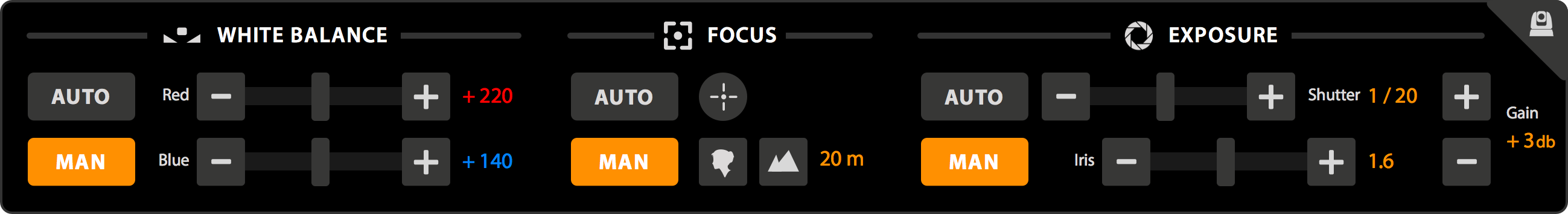

L'ensemble des valeurs de réglage des caméras est accessible en bas de l'interface :
Les réglages possibles diffèrent selon les fabricants.
Balance des Blancs
AUTO
En mode automatique, les modèles SONY et LUMENS proposent 4 réglages :
- FULL AUTO : La balance sera faite automatiquement par la caméra
- INT : Une valeur de température de couleurs sera choisie par rapport à un tournage en intérieur (lumière artificielle)
- EXT : Une valeur correspondant à la température de couleur du soleil
- ONE PUSH : C'est un process consistant à viser un objet blanc (idéalement à l'emplacement d'un visage éclairé) remplissant toute l'image, puis en cliquant sur
Les modèles LUMENS proposent des réglages supplémentaires:
- 3000K, 4300K, 5000K, 6500K, 8300K, SOD : Ces presets permettent d'appliquer une température de couleur plus spécifique et adaptée au contexte de tournage.
MAN
Chez SONY, la balance des blancs en mode manuel s'effectue en jouant sur un dosage de gain en Rouge et de gain en Bleu.
Focus
Quelque soit le modèle de caméra, la mise au point s'effectue de la manière suivante :
- AUTO : La mise au point est réalisée par les circuits électroniques de la caméra, en fonction de la zone cadrée
- MANUEL : Une réglette permet de préciser la distance de mise au point entre le premier-plan et l'arrière-plan.
- ONE PUSH : La valeur automatique est fixée après clic sur
Exposition
AUTO
En mode automatique, les modèles SONY et LUMENS proposent d'activer une option BLC permettant de compenser un contre-jour.
SONY propose un réglage BRIGHT permettant de régler simplement l'exposition avec une seule réglette au lieu de deux en manuel (Iris+Shutter).
MAN

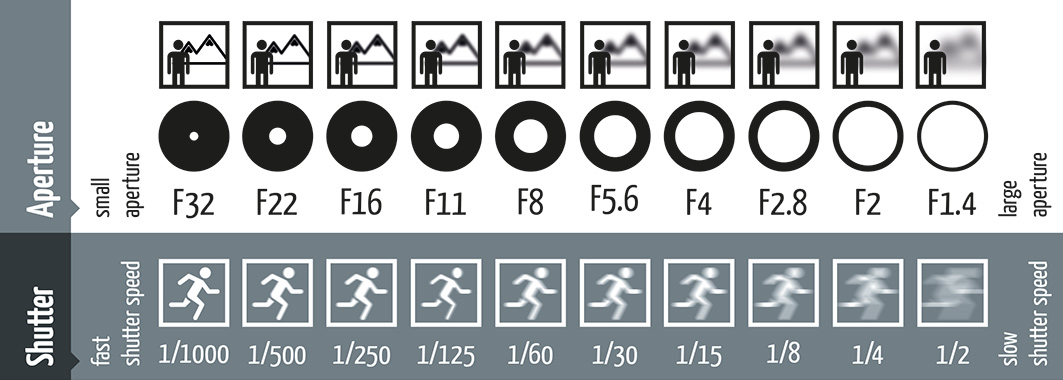

En mode manuel, vous pourrez ajuster l'iris et le shutter selon vos conditions de tournage (faible éclairage, mouvements rapides,...). Voici un schéma pour bien comprendre les conséquences de ces réglages :
Les modèles SONY et LUMENS proposent les réglages :
- IRIS : C'est l'ouverture, à savoir la quantité de lumière traversant l'optique. Elle est bornée selon les caractéristique de la caméra.
- SHUTTER : C'est la fréquence de pulsation. Plus elle est rapide, moins de lumière est récupérée mais plus précis sera l'objet en mouvement (cadence élevée de shooting). En dessous, d'une certaine valeur, des flous de bougé peuvent apparaître.
- GAIN : C'est une valeur numérique pour réhausser ou au contraire atténuer la lumière.
Mesurez bien les effets sur l'image de vos réglages. Un shutter en-dessous de 1/25 résultera engendre un flou de mouvement plus important. Un gain supérieur à 6dB produit du bruit dans l’image.
Pour juger la qualité de vos réglages, utilisez le bouton
pour visualiser vos sources ou sortie vidéo en plein-écran. Un deuxième clic n'importe où désactive le mode plein-écran.
Des contrôles supplémentaires sont accessibles via le bouton
situé le coin supérieur droit de la fenêtre de réglages caméra : Pilotage Caméras (more)
Presets
Vous disposez de 6 prépositions par caméra pilotable. Ce sont des mémoires des informations de position de la caméra (Pan, Tilt, Zoom) et de ses réglages (W/B, Focus, Expo).
Enregistrer un preset
Cliquez sur
pour enregistrer un preset.
Cliquez ensuite sur l'un des 6 emplacements disponibles. Une vignette est alors automatiquement crée pour représenter le plan sauvegardé.
Rappeler un preset
Cliquez sur la vignette représentant le plan que vous souhaitez rappeler.
Une option est activée par défaut pour empêcher le rappel de prépositions d'une caméra en ligne.
Please consult the controller configuration Configuration des contrôleurs for more info.
